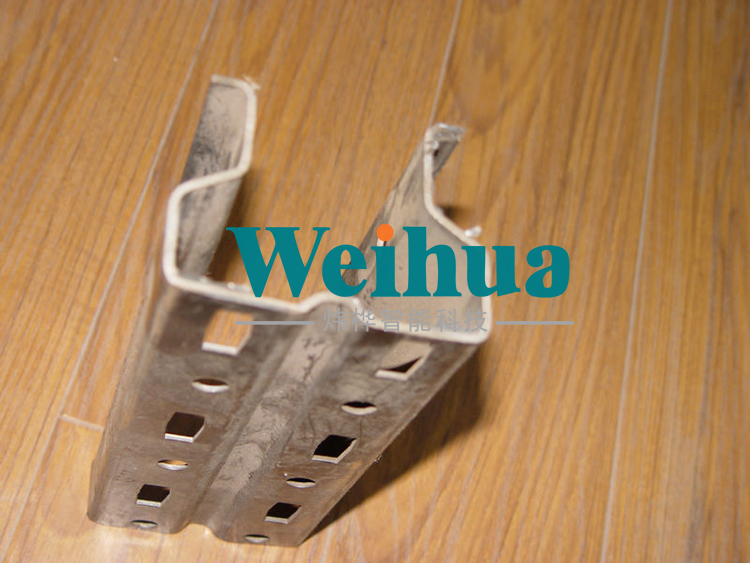

煒樺冷彎研發的重型倉儲貨架立柱成型生產線為一次冷彎成型設備。該機組設備占地約50平方米，設備組成主要包括：放料裝置、校平裝置、自動送料裝置、連續沖孔裝置、高精度冷彎成型主機、定尺切斷裝置、自動收料裝置、電氣控制系統等部件組成。

主要功能：材料校平、伺服自動沖連續密集孔、自動成型、自動下料等。

自動化生產線優點：

1、高度的自動化程序，減少人工操作；　

2、工作效率高，提高企業產能；　

3、整個工藝的生產流程穩定，提高產品的品質和一致性；　

4、大批量生產，降低了企業生產成本。

貨架立柱生產線工藝流程：

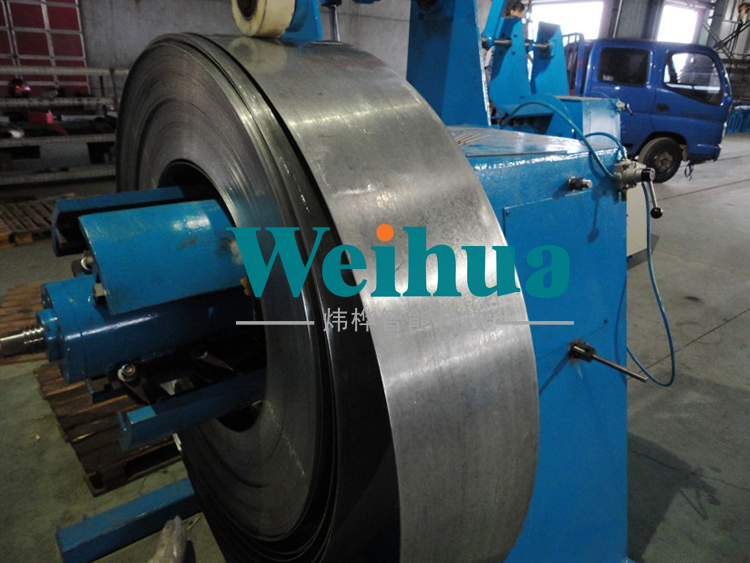

帶鋼上料→鋼卷放料→材料校平→高精度伺服送料→沖床組合式模具沖孔→高精度冷彎成型→切斷→收料→電氣控制系統

一．主要技術參數

1、關鍵原配件明細

序 號 名    稱 品牌

1 編碼器 歐姆龍

2 人機界面 7吋

3 可編程控制器（ PLC ） 三菱

4 低壓斷路器 施耐德

5 交流接觸器 施耐德

6 變頻器 三菱

2、 上料規格參數

a. 適用材料：冷軋卷板、鍍鋅卷板

b. 材料質量：國產GB標準

3、成型參數

a、 成型組數：16組輥輪成型

b、 主軸規格：48mm 45#鋼材料調質處理

c、 輥輪材質：Gr12模具鋼熱處理

d、 整體式牌坊：由25mm鋼板精加工而成，孔距誤差小于0.1mm

e、 底板厚度：20mm

4、成型能力

a. 帶卷外徑：Φ1250mm

b. 材料成型厚度：客戶自定

5、成型機組速度參數

a.  線速度   0－8m/min

b. 加速時間  ＜30秒

6、成型精度

a. 剪切長度公差：≤±0.3mm/m

b. 寬度公差：  ≤±1mm

c.  鐮 刀 彎：  ≤2mm/m

d.  高度公差：≤±1mm

7、設備其它參數

a. 電源   ：  380V/50HZ/3PH

b. 裝機容量：約30Kw

c. 成型速度：  0－8m/min

d. 驅動電機：開卷機馬達   4KW

                  調平機馬達    2.2KW

液壓沖孔切斷及液壓張緊馬達 15KW

成型主機馬達           5.5KW

伺服電機馬達            2.5KW

 e. 占地面積(約)：長24m×寬3m （主機規格7mX1.7m）
